多根PE硅芯管同沟敷设时，应每隔一定距离采用非金属材料捆绑一次，以增加PE硅芯管的挺直性，并保持一定的管群断面。当敷设硅芯管的根数小于3时，应呈“一”字型排列；当敷设硅芯管的根数不小于3时，宜采用分层叠放方式。硅芯管的埋深应根据管道埋深及地段的土质和环境条件等因素确定。PE硅芯管同沟敷设应尽量增大硅芯管弯曲半径，其小曲率半径应符合下列规定：a) 一般情况下不应小于硅芯管外径的40倍。b) 特殊情况下不应小于硅芯管外径的15倍。同沟敷设的光缆（PE硅芯管）穿跨越应结合管道穿跨越方式确定，并尽量利用管道穿跨越结构；当条件限制无法利用管道穿跨越结构时，应采用单独穿跨越方式。管道采用混凝土套管或钢套管顶管穿越公路、铁路时，在混凝土套管或钢套管内有足够空间的条件下，光缆（PE硅芯管）宜利用顶管内光缆（PE硅芯管）吊架或管道支架等方式穿越，光缆（PE硅芯管）宜采用具有一定强度的套管保护，保护套管两端宜伸出顶管两侧各0.5m。当混凝土套管或钢套管空间不足时，光缆（硅芯管）宜采用钢管保护后，单独顶管穿越。

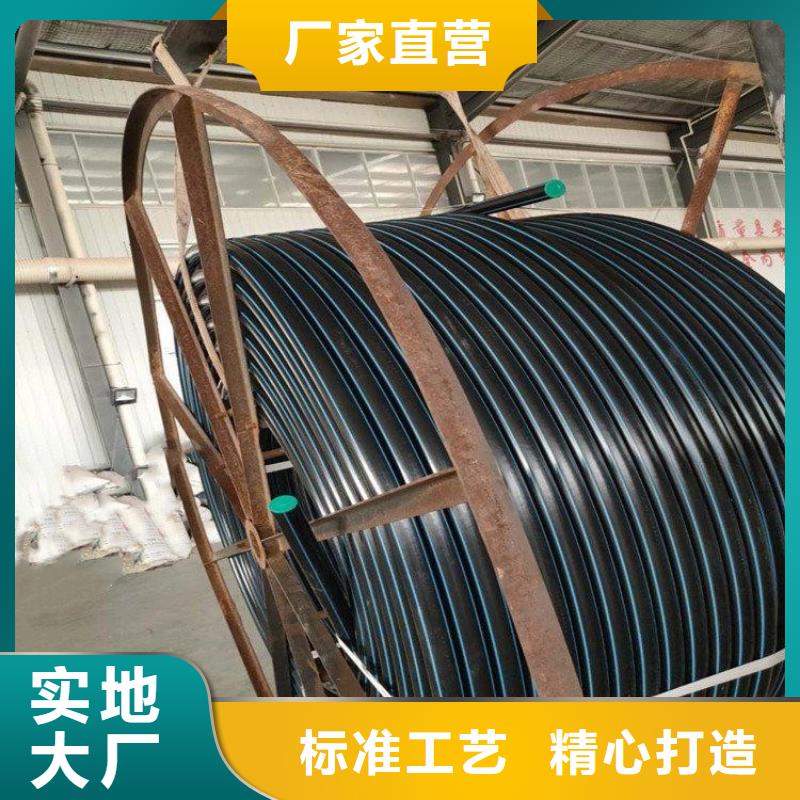

PE硅芯管埋设施工工艺：渠道两侧直埋段硅芯管敷设。直埋段PE硅芯管敷设施工流程为：测量放线—开挖沟槽—回填底部灰土—敷设硅芯管和细沙—回填筑堤料—验收。（1）测量放线。即在两侧马道上放线，确定硅芯管埋设位置，用灰线洒出开挖范围，计算出开挖深度。（2）用小型挖机开挖底宽75cm，上口宽90cm，深度135cm的梯形沟槽，校核沟底高程，人工修整沟槽底。（3）沟槽成型后，下部回填灰土，每层回填厚度15cm 左右，夯实后厚度10cm。夯填3 层，夯实后灰土厚度30cm。敷设硅芯管，在PE硅芯管道在敷设前，应将硅芯管端口用密封堵头堵塞， 是保气（即硅芯管内充气）敷设，防止水、土及其他杂物进入管内。敷设采用人工法：先将硅芯管外端从盘上取出，并转动转盘，抬起硅芯管沿沟槽方向前进，待整盘硅芯管全部从盘上取出，将硅芯管由始端开始向前放入沟内。人工敷设比较灵活，不受地形条件的限制，但是为了防止硅芯管在地上拖拉造成硅芯管损坏，敷设时需要较多的人力。敷设完后用细沙将硅芯管密实，细沙厚度10cm。沟槽上部95cm 深用筑堤料回填，按照河堤填筑标准分层夯实。
